Subestructura soporte para la sustentación del revestimiento exterior de fachada ventilada, con piezas de gran formato de piedra natural. Sistema "ANCLAJES GRAPAMAR"
FAJ011 Subestructura soporte para la sustentación del revestimiento exterior de fachada ventilada, con piezas de gran formato de piedra natural. Sistema "ANCLAJES GRAPAMAR"

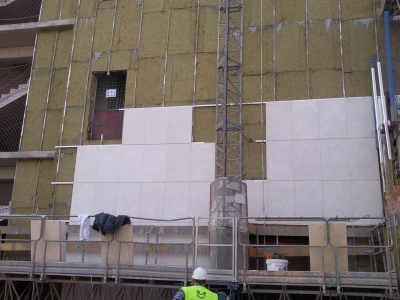

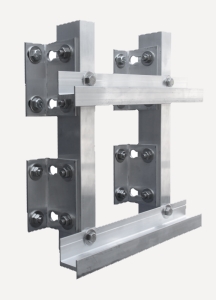

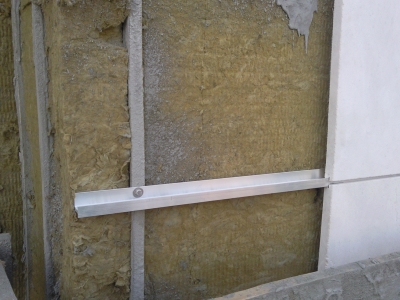

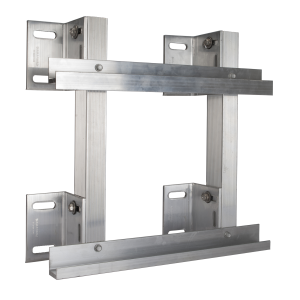

Subestructura soporte regulable en las tres direcciones, para la sustentación del revestimiento exterior, con piezas mecanizadas de gran formato de piedra natural, de 300x600 mm y de entre 20 y 40 mm de espesor, mediante el sistema de anclaje horizontal continuo oculto, PF1025 Continuo "ANCLAJES GRAPAMAR", con ETE 21/0890, formada por: perfiles verticales en C y perfiles horizontales continuos con uña oculta para el cuelgue del revestimiento, de aluminio extruido de aleación 6063 con tratamiento térmico T6, escuadras de carga y escuadras de apoyo de 80x60x100x5 mm, de aluminio extruido de aleación 6063 con tratamiento térmico T6. Incluso tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte.

1:
Hoja principal.
2:
Subestructura soporte.
3:
Aislamiento térmico.
4:
Revestimiento exterior.
Casa comercial
Documentación
ANCLAJES GRAPAMAR. Catálogo de productos.
ANCLAJES GRAPAMAR. Sistema PF1025. Evaluación Técnica Europea.
Sistema de colocación
Espesor del aislamiento térmico (mm)
Dimensiones (mm)
Seguridad y salud

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt19pag010iacc

Subestructura soporte regulable en las tres direcciones, para la sustentación del revestimiento exterior, con piezas mecanizadas de gran formato de piedra natural, de 300x600 mm y de entre 20 y 40 mm de espesor, mediante el sistema de anclaje horizontal continuo oculto, PF1025 Continuo "ANCLAJES GRAPAMAR", formada por: perfiles verticales en C y perfiles horizontales continuos con uña oculta para el cuelgue del revestimiento, de aluminio extruido de aleación 6063 con tratamiento térmico T6, escuadras de carga y escuadras de apoyo de 80x60x100x5 mm, de aluminio extruido de aleación 6063 con tratamiento térmico T6; con tirafondos de acero inoxidable A2 y tacos de nylon para la fijación de los perfiles a la hoja principal (fck>=150 kp/cm²) cada 1,20 m como máximo y anclajes mecánicos de expansión, de acero inoxidable A2 para la fijación de los perfiles al forjado (aproximadamente 3 m de altura libre).

1,000

36,45

36,45



Subtotal materiales:

36,45

2



Mano de obra



mo052

h

Oficial 1ª montador de sistemas de fachadas prefabricadas.

0,650

23,74

15,43

mo099

h

Ayudante montador de sistemas de fachadas prefabricadas.

0,650

21,94

14,26



Subtotal mano de obra:

29,69

3



Costes directos complementarios




%

Costes directos complementarios

2,000

66,14

1,32

Coste de mantenimiento decenal: 13,01€ en los primeros 10 años.

Costes directos (1+2+3):

67,46



UNIDAD DE OBRA FAJ011: SUBESTRUCTURA SOPORTE PARA LA SUSTENTACIÓN DEL REVESTIMIENTO EXTERIOR DE FACHADA VENTILADA, CON PIEZAS DE GRAN FORMATO DE PIEDRA NATURAL. SISTEMA "ANCLAJES GRAPAMAR".


CARACTERÍSTICAS TÉCNICAS

Subestructura soporte regulable en las tres direcciones, para la sustentación del revestimiento exterior, con piezas mecanizadas de gran formato de piedra natural, de 300x600 mm y de entre 20 y 40 mm de espesor, mediante el sistema de anclaje horizontal continuo oculto, PF1025 Continuo "ANCLAJES GRAPAMAR", con ETE 21/0890, formada por: perfiles verticales en C y perfiles horizontales continuos con uña oculta para el cuelgue del revestimiento, de aluminio extruido de aleación 6063 con tratamiento térmico T6, escuadras de carga y escuadras de apoyo de 80x60x100x5 mm, de aluminio extruido de aleación 6063 con tratamiento térmico T6. Incluso tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte.



NORMATIVA DE APLICACIÓN

Ejecución:

-



CTE. DB-HS Salubridad.

-



CTE. DB-HE Ahorro de energía.



CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, con el mismo criterio que el revestimiento exterior de fachada ventilada.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja interior está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados.


AMBIENTALES.

Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h.


DEL CONTRATISTA.

La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico, siguiendo en todo momento las especificaciones incluidas en el ETE 21/0890.



FASES DE EJECUCIÓN.

Replanteo de los puntos de anclaje de la subestructura soporte. Montaje de las escuadras. Fijación de los perfiles verticales. Fijación de los perfiles horizontales.



CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, con el mismo criterio que el revestimiento exterior de fachada ventilada.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye el revestimiento exterior.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 02

Aluminio.

0,072

0,048



Residuos generados:

0,072

0,048

17 02 03

Plástico.

0,022

0,037



Envases:

0,022

0,037



Total residuos:

0,094

0,085
