FAJ010

m²

Sistema "STROW" para la fijación de hoja exterior de piedra natural, en fachadas ventiladas.

36,37€

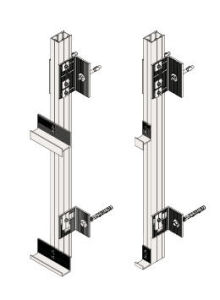

Sistema de anclaje vertical, Epsilon O con grapas Sigma uña vista S.46 "STROW", de aluminio AW 6063 T5 lacado negro, para la fijación de placas de piedra natural de 120x60x2 cm (no incluidas en este precio).

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt19pst020u

m²

Subestructura soporte compuesta de sistema de anclaje vertical, Epsilon O con grapas Sigma uña vista S.46 "STROW", de aluminio AW 6063 T5 lacado negro, para la fijación de placas de piedra natural de 120x60x2 cm (no incluidas en este precio), regulable en los ejes vertical y horizontal, formado por: perfiles verticales Epsilon O de aluminio extruido de aleación 6063 con tratamiento térmico T-5, lacado de color negro, con marca de calidad QUALICOAT clase SEASIDE con 60 micras de espesor mínimo de película seca, escuadras de carga, escuadras de apoyo y grapas uña vista de aluminio extruido de aleación 6063 con tratamiento térmico T-5, anodizado de color plata natural con un espesor mínimo de 15 micras, para fijar al frente de hormigón de cada forjado (aproximadamente 3 m de altura libre) con tacos mecánicos de acero inoxidable A2, y al soporte de hormigón o de fábrica (fck>=150 kp/cm²) cada 1,20 m como máximo, con tirafondos de acero inoxidable A2 y tacos de nylon; con DAU nº 10/062 B.

1,000

18,80

18,80

mo052

h

Oficial 1ª montador de sistemas de fachadas prefabricadas.

0,466

17,82

8,30

mo099

h

Ayudante montador de sistemas de fachadas prefabricadas.

0,466

16,13

7,52

%

Medios auxiliares

2,000

34,62

0,69

%

Costes indirectos

3,000

35,31

1,06

Coste de mantenimiento decenal: 7,01€ en los primeros 10 años.

Total:

36,37

UNIDAD DE OBRA FAJ010: SISTEMA "STROW" PARA LA FIJACIÓN DE HOJA EXTERIOR DE PIEDRA NATURAL, EN FACHADAS VENTILADAS.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de sistema de anclaje vertical, Epsilon O con grapas Sigma uña vista S.46 "STROW", de aluminio AW 6063 T5 lacado negro, para la fijación de placas de piedra natural de 120x60x2 cm (no incluidas en este precio), formado por: perfiles verticales Epsilon O de aluminio extruido de aleación 6063 con tratamiento térmico T-5, lacado de color negro, con marca de calidad QUALICOAT clase SEASIDE con 60 micras de espesor mínimo de película seca, escuadras de carga, escuadras de apoyo y grapas uña vista de aluminio extruido de aleación 6063 con tratamiento térmico T-5, anodizado de color plata natural con un espesor mínimo de 15 micras; fijado al frente de hormigón de cada forjado (aproximadamente 3 m de altura libre) con tacos mecánicos de acero inoxidable A2, y al soporte de hormigón o de fábrica (fck>=150 kp/cm²) cada 1,20 m como máximo, con tirafondos de acero inoxidable A2 y tacos de nylon; con DAU nº 10/062 B. Incluso p/p de resolución de puntos singulares y los trabajos y materiales necesarios para la formación de huecos. Totalmente terminado y preparado para soportar el revestimiento exterior (no incluido en este precio), que sea compatible con él y complete el cerramiento de fachada ventilada.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, con el mismo criterio que la hoja exterior de fachada.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo. Montaje de las escuadras. Montaje de los perfiles verticales. Montaje de las grapas. Resolución de puntos singulares.

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, con el mismo criterio que la hoja exterior de fachada.
