FAG020 |
m² |
Revestimiento exterior de fachada ventilada, con piezas de gran formato de gres porcelánico. Sistema "GRESPANIA". |
111,40€ |
|

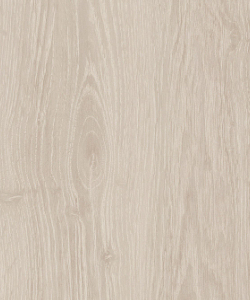

Revestimiento exterior de fachada ventilada, con piezas de gran formato de gres porcelánico, estilo madera, serie Cubana "GRESPANIA", acabado mate color abeto, de 145x1200x10 mm, capacidad de absorción de agua E<0,5%, grupo BIa, según UNE-EN 14411; colocación mediante el sistema de anclaje visto de grapa DGV, con DAU nº 10/065 A, sobre subestructura soporte de aleación de aluminio EN AW-6063 T6. Incluso tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte. El precio no incluye el aislamiento térmico ni la resolución de puntos singulares. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt18bgg025cbeibl |
m² |
Gres porcelánico en piezas de gran formato estilo madera, serie Cubana "GRESPANIA", acabado mate color abeto, de 145x1200x10 mm, capacidad de absorción de agua E<0,5%, grupo BIa, según UNE-EN 14411. |
1,000 |
45,44 |
45,44 |
|
mt19agp100h |
m² |
Subestructura soporte, para la sustentación del revestimiento exterior de piezas cerámicas mediante el sistema de anclaje visto de grapa DGV "GRESPANIA", formada por: perfiles verticales en T y en L, de aluminio extruido de aleación 6063 con tratamiento térmico T6, escuadras de carga y escuadras de apoyo, de aluminio extruido de aleación 6063 con tratamiento térmico T6, y grapas con uña vista, de acero inoxidable AISI 304; con tornillos autotaladrantes de acero inoxidable A2 o remaches de aluminio para la fijación de las grapas a los perfiles verticales y de los perfiles verticales a las escuadras, adhesivo de poliuretano para la fijación del revestimiento a la subestructura soporte, tirafondos de acero inoxidable A2 y tacos de nylon para la fijación de los perfiles a la hoja principal y anclajes mecánicos de expansión, de acero inoxidable A2 para la fijación de los perfiles al forjado. |
1,000 |
23,10 |
23,10 |
|
Subtotal materiales: |
68,54 |
||||
|
2 |
Mano de obra |
||||
|
mo052 |
h |
Oficial 1ª montador de sistemas de fachadas prefabricadas. |
1,090 |
19,42 |
21,17 |
|
mo099 |
h |
Ayudante montador de sistemas de fachadas prefabricadas. |
1,090 |
17,90 |
19,51 |
|
Subtotal mano de obra: |
40,68 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
109,22 |
2,18 |
|
|
Coste de mantenimiento decenal: 25,62€ en los primeros 10 años. |
Costes directos (1+2+3): |
111,40 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 14411:2013 |
1.7.2013 |
1.7.2014 |
3/4 |
|
Baldosas cerámicas. Definiciones, clasificación, características, evaluación de la conformidad y marcado. |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA FAG020: REVESTIMIENTO EXTERIOR DE FACHADA VENTILADA, CON PIEZAS DE GRAN FORMATO DE GRES PORCELÁNICO. SISTEMA "GRESPANIA". CARACTERÍSTICAS TÉCNICAS Revestimiento exterior de fachada ventilada, con piezas de gran formato de gres porcelánico, estilo madera, serie Cubana "GRESPANIA", acabado mate color abeto, de 145x1200x10 mm, capacidad de absorción de agua E<0,5%, grupo BIa, según UNE-EN 14411; colocación mediante el sistema de anclaje visto de grapa DGV, con DAU nº 10/065 A, sobre subestructura soporte de aleación de aluminio EN AW-6063 T6. Incluso tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que la superficie soporte es dura, está limpia, tiene la porosidad y planeidad adecuadas, es rugosa y estable, y está seca. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. DEL CONTRATISTA. La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico, siguiendo en todo momento las especificaciones incluidas en su correspondiente DAU. Habrá recibido la aceptación previa, por parte del instalador del sistema de fachada ventilada, del correcto acabado del paramento soporte. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Limpieza y preparación de la superficie soporte. Replanteo de las juntas de dilatación y paños de trabajo. Replanteo del despiece del revestimiento y de los puntos de anclaje de la subestructura soporte. Fijación de la subestructura soporte a la hoja principal y al forjado. Preparación del revestimiento. Aplomado, nivelación y alineación del revestimiento. Fijación definitiva del revestimiento a la subestructura soporte. Realización de todos los trabajos necesarios para la resolución de los huecos. Limpieza final del paramento. CONDICIONES DE TERMINACIÓN. Tendrá una perfecta adherencia al soporte y buen aspecto. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá el revestimiento recién ejecutado frente a lluvias, heladas y temperaturas elevadas. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco. CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye el aislamiento térmico ni la resolución de puntos singulares. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 01 03 |
Tejas y materiales cerámicos. |
1,349 |
1,079 |
|
Residuos generados: |
1,349 |
1,079 |
|
|
15 01 01 |
Envases de papel y cartón. |
0,195 |
0,260 |
|
17 02 01 |
Madera. |
0,138 |
0,125 |
|
Envases: |
0,333 |
0,385 |
|
|
Total residuos: |
1,682 |
1,465 |
