FAX010 |
m² |
Hoja exterior de ladrillo cerámico perforado cara vista, en fachada autoportante, pasante y ventilada. |
76,68€ |
|
Hoja exterior de fachada autoportante, pasante y ventilada, de 11,5 cm de espesor de fábrica, de ladrillo cerámico cara vista perforado hidrofugado, color Salmón, acabado liso, 24x11,5x5 cm, con junta de 1 cm, rehundida, recibida con mortero de cemento industrial, color gris, M-7,5, suministrado a granel; y formación de dinteles mediante ladrillos a sardinel con fábrica armada. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt05plt010bb |
Ud |
Ladrillo cerámico cara vista perforado hidrofugado, color Salmón, acabado liso, 24x11,5x5 cm, para uso en fábrica no protegida (pieza U), densidad 1700 kg/m³, según UNE-EN 771-1. |
70,350 |
0,15 |
10,55 |
|
mt08aaa010a |
m³ |
Agua. |
0,009 |
1,50 |
0,01 |
|
mt09mif010db |
t |
Mortero industrial para albañilería, de cemento, color gris, categoría M-7,5 (resistencia a compresión 7,5 N/mm²), suministrado a granel, según UNE-EN 998-2. |
0,048 |
31,82 |
1,53 |
|
mt07aaa020a800 |
Ud |

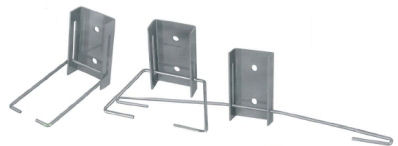

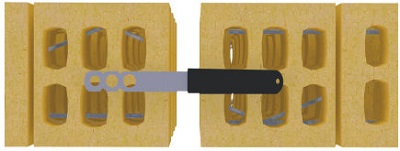

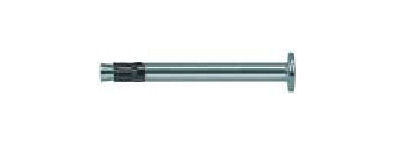

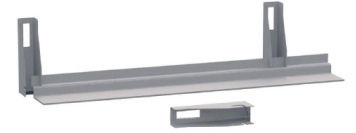

Repercusión, por m² de hoja exterior de fábrica de ladrillo cara vista en fachada autoportante, pasante y ventilada, de perfiles metálicos de sustentación para transmitir el peso de la fábrica a la estructura, elementos de anclaje de acero inoxidable AISI 304 con doble libertad de movimiento, para fijación de la fábrica a la estructura, llaves de atado de acero inoxidable AISI 304, con funda de plástico para conectar hojas de fábrica en juntas verticales de movimiento y anclajes mecánicos de expansión con tacos de expansión M6 y tornillos, para fijación de los elementos de sustentación y anclaje a la estructura. |
1,000 |
8,00 |
8,00 |
|
mt07aco010g |
kg |
Acero en barras corrugadas, UNE-EN 10080 B 500 S, suministrado en obra en barras sin elaborar, de varios diámetros. |
0,800 |
0,62 |
0,50 |
|
mt50spa050m |
m³ |
Tablón de madera de pino, dimensiones 20x7,2 cm. |
0,003 |
305,00 |
0,92 |
|
mt50spa101 |
kg |
Clavos de acero. |
0,053 |
1,30 |
0,07 |
|
mt50spa081a |
Ud |
Puntal metálico telescópico, de hasta 3 m de altura. |
0,021 |
13,37 |
0,28 |
|
Subtotal materiales: |
21,86 |
||||
|
2 |
Equipo y maquinaria |
||||
|
mq06mms010 |
h |
Mezclador continuo con silo, para mortero industrial en seco, suministrado a granel. |
0,185 |
1,73 |
0,32 |
|
Subtotal equipo y maquinaria: |
0,32 |
||||
|
3 |
Mano de obra |
||||
|
mo020 |
h |
Oficial 1ª construcción. |
1,889 |
18,56 |
35,06 |
|
mo113 |
h |
Peón ordinario construcción. |
0,996 |
17,28 |
17,21 |
|
Subtotal mano de obra: |
52,27 |
||||
|
4 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
3,000 |
74,45 |
2,23 |
|
|
Coste de mantenimiento decenal: 6,90€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
76,68 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 771-1:2011/A1:2016 |
10.6.2016 |
10.6.2017 |
2+/4 |
|
Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida |
|||
|
UNE-EN 998-2:2012 |
1.6.2011 |
1.6.2012 |
2+/4 |
|
Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA FAX010: HOJA EXTERIOR DE LADRILLO CERÁMICO PERFORADO CARA VISTA, EN FACHADA AUTOPORTANTE, PASANTE Y VENTILADA. CARACTERÍSTICAS TÉCNICAS Ejecución de hoja exterior en cerramiento de fachada autoportante, pasante y ventilada, de 11,5 cm de espesor de fábrica, de ladrillo cerámico cara vista perforado hidrofugado, color Salmón, acabado liso, 24x11,5x5 cm, con junta de 1 cm de espesor, rehundida, recibida con mortero de cemento industrial, color gris, M-7,5, suministrado a granel; y formación de dinteles mediante ladrillos a sardinel con fábrica armada. Incluso perfiles metálicos de sustentación para transmitir el peso de la fábrica a la estructura, elementos de anclaje de acero inoxidable AISI 304 con doble libertad de movimiento, para fijación de la fábrica a la estructura, llaves de atado de acero inoxidable AISI 304, con funda de plástico para conectar hojas de fábrica en juntas verticales de movimiento y anclajes mecánicos de expansión con tacos de expansión M6 y tornillos, para fijación de los elementos de sustentación y anclaje a la estructura. NORMATIVA DE APLICACIÓN Ejecución:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en verdadera magnitud desde las caras exteriores de la fachada, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, están incluidos los trabajos de realizar la superficie interior del hueco. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja interior está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Limpieza y preparación de la superficie soporte. Replanteo de los elementos metálicos de soporte de la hoja exterior y anclaje al forjado u hoja interior. Colocación del soporte de la hoja exterior con elementos metálicos de acero inoxidable, anclando a la estructura base los apoyos, especialmente diseñados para la hoja exterior. Replanteo de la fábrica. Colocación y aplomado de miras de referencia. Tendido de hilos entre miras. Colocación de las piezas que constituyen la hoja exterior, asegurando su estabilidad mediante la utilización de llaves o lañas que la anclan a la hoja interior portante o a los elementos de la estructura. Realización de todos los trabajos necesarios para la resolución de los huecos. Encuentros de la fábrica con fachadas, pilares y tabiques. Encuentro de la fábrica con el forjado superior. Repaso de las juntas y limpieza final del paramento. CONDICIONES DE TERMINACIÓN. La fábrica quedará estable, plana y aplomada, con una composición y coloración uniformes, acorde con el proyecto, y con las llagas alineadas y los tendeles a nivel. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá la obra recién ejecutada frente a lluvias, heladas y temperaturas elevadas. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en verdadera magnitud, desde las caras exteriores de la fachada, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, están incluidos los trabajos de realizar la superficie interior del hueco. |
||||||||||||||
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 01 02 |
Ladrillos. |
8,372 |
6,698 |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
2,016 |
1,344 |
|
17 04 05 |
Hierro y acero. |
0,248 |
0,118 |
|
17 02 01 |
Madera. |
1,725 |
1,568 |
|
Residuos generados: |
12,361 |
9,728 |
|
|
15 01 01 |
Envases de papel y cartón. |
0,411 |
0,548 |
|
17 02 03 |
Plástico. |
0,082 |
0,137 |
|
17 02 01 |
Madera. |
0,674 |
0,613 |
|
Envases: |
1,167 |
1,297 |
|
|
Total residuos: |
13,528 |
11,025 |
