FAV010

m²

Sistema de paneles de madera y cemento, para fachada ventilada.

85,96€

Sistema de revestimiento para fachada ventilada, formado por panel de madera y cemento, de 2600x1250 mm y 12 mm de espesor, color amarillo, acabado barnizado, con sistema de anclaje vertical, de aluminio AW 6063 T5 lacado negro.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12vir010e

m²

Panel de madera y cemento, de 2600x1250 mm y 12 mm de espesor, color amarillo, acabado en bruto, conductividad térmica 0,22 W/(mK) y Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1. Según UNE-EN 13986.

1,050

15,10

15,86

mt27baj020a

l

Barniz al agua para exterior, acabado brillante, a base de resinas acrílicas, inodoro, incoloro, aplicado con brocha, rodillo o pistola.

0,084

17,49

1,47

mt19paj260b

m²

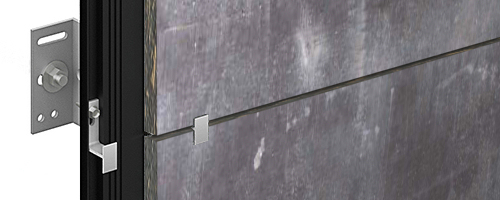

Subestructura soporte compuesta de sistema de anclaje vertical, de aluminio AW 6063 T5 lacado negro, regulable en los ejes vertical y horizontal, formado por: perfiles verticales en T y en L de aluminio extruido de aleación 6063 con tratamiento térmico T-5, lacado de color negro, con marca de calidad QUALICOAT clase SEASIDE con 60 micras de espesor mínimo de película seca, escuadras de carga, escuadras de apoyo y grapas con uña vista aluminio extruido de aleación 6063 con tratamiento térmico T-5, anodizado de color plata natural con un espesor mínimo de 15 micras; fijado al frente de hormigón de cada forjado (aproximadamente 3 m de altura libre) con tacos mecánicos de acero inoxidable A2, y al soporte de hormigón o de fábrica (fck>=150 kp/cm²) cada 1,20 m como máximo, con tirafondos de acero inoxidable A2 y tacos de nylon.

1,000

34,50

34,50

Subtotal materiales:

51,83

2

Mano de obra

mo052

h

Oficial 1ª montador de sistemas de fachadas prefabricadas.

0,658

19,11

12,57

mo099

h

Ayudante montador de sistemas de fachadas prefabricadas.

0,658

17,53

11,53

mo038

h

Oficial 1ª pintor.

0,354

18,56

6,57

mo076

h

Ayudante pintor.

0,101

17,53

1,77

Subtotal mano de obra:

32,44

3

Costes directos complementarios

%

Costes directos complementarios

2,000

84,27

1,69

Coste de mantenimiento decenal: 9,64€ en los primeros 10 años.

Costes directos (1+2+3):

85,96

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13986:2006/A1:2015

13.11.2015

13.11.2016

1/2+/3/4

Tableros derivados de la madera para utilización en la construcción. Características, evaluación de la conformidad y marcado.

UNIDAD DE OBRA FAV010: SISTEMA DE PANELES DE MADERA Y CEMENTO, PARA FACHADA VENTILADA.

CARACTERÍSTICAS TÉCNICAS

Sistema de revestimiento para fachada ventilada, formado por panel de madera y cemento, de 2600x1250 mm y 12 mm de espesor, color amarillo, conductividad térmica 0,22 W/(mK) y Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, acabado barnizado mediante aplicación de dos manos de barniz al agua, incoloro, acabado brillante, con sistema de anclaje vertical, de aluminio AW 6063 T5 lacado negro, regulable en los ejes vertical y horizontal, formado por: perfiles verticales en T y en L de aluminio extruido de aleación 6063 con tratamiento térmico T-5, lacado de color negro, con marca de calidad QUALICOAT clase SEASIDE con 60 micras de espesor mínimo de película seca, escuadras de carga, escuadras de apoyo y grapas con uña vista aluminio extruido de aleación 6063 con tratamiento térmico T-5, anodizado de color plata natural con un espesor mínimo de 15 micras; fijado al paramento soporte con tirafondos de acero inoxidable A2 y tacos de nylon. Incluso formación de dinteles, vierteaguas, jambas y mochetas, juntas y ejecución de encuentros y puntos singulares.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo todos los huecos.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo todos los huecos.

Código LER

Tipo

Peso (kg)

Volumen (l)

08 01 11

Residuos de pintura y barniz que contienen disolventes orgánicos u otras sustancias peligrosas.

0,002

0,002

Residuos generados:

0,002

0,002

15 01 04

Envases metálicos.

0,005

0,008

Envases:

0,005

0,008

Total residuos:

0,007

0,011
