FLA030

m²

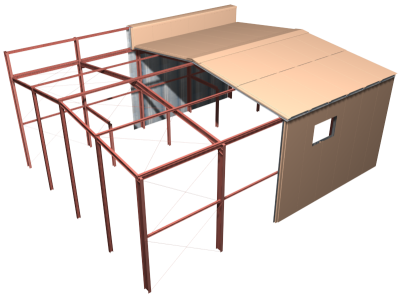

Fachada de paneles sándwich aislantes, de acero.

66,53€

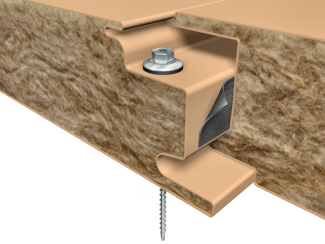

Fachada de paneles sándwich acústicos de acero galvanizado, de 50 mm de espesor y 1150 mm de anchura, formados por cara exterior de chapa microgrecada acabado prelacado, RC3 y RUV4, según UNE-EN 10169, de 0,5 mm de espesor, alma aislante de lana de roca de densidad media 95 kg/m³ y cara interior de chapa nervada acabado prelacado, de 0,5 mm mm de espesor, con perforaciones de 3 mm de diámetro, conductividad térmica 0,69 W/(mK), Euroclase A2-s1, d0 de reacción al fuego según UNE-EN 13501-1 con 31 dB de índice global de reducción acústica, Rw, proporcionando una reducción del nivel global ponderado de presión de ruido aéreo de 30,6 dBA y coeficiente de absorción acústica medio 0,9, según UNE-EN ISO 354, colocados en posición horizontal y fijados mecánicamente con sistema de fijación oculta a una estructura portante o auxiliar. Incluso accesorios de fijación de los paneles y cinta flexible de butilo, adhesiva por ambas caras, para el sellado de estanqueidad de los solapes entre paneles sándwich. El precio no incluye la estructura soporte ni la resolución de puntos singulares.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12ppa011aaa

m²

Panel sándwich acústico de acero galvanizado, de 50 mm de espesor y 1150 mm de anchura, formado por cara exterior de chapa microgrecada acabado prelacado, RC3 y RUV4, según UNE-EN 10169, de 0,5 mm de espesor, alma aislante de lana de roca de densidad media 95 kg/m³ y cara interior de chapa nervada acabado prelacado, de 0,5 mm mm de espesor, con perforaciones de 3 mm de diámetro, conductividad térmica 0,69 W/(mK), Euroclase A2-s1, d0 de reacción al fuego según UNE-EN 13501-1 con 31 dB de índice global de reducción acústica, Rw, proporcionando una reducción del nivel global ponderado de presión de ruido aéreo de 30,6 dBA y coeficiente de absorción acústica medio 0,9, según UNE-EN ISO 354; para fachadas y particiones.

1,050

45,29

47,55

mt12ppa100a

Ud

Kit de accesorios de fijación, para paneles sándwich aislantes, en fachadas.

0,200

9,70

1,94

mt13dcp020a

m

Cinta flexible de butilo, adhesiva por ambas caras, para el sellado de estanqueidad de los solapes entre paneles sándwich.

2,000

2,05

4,10

Subtotal materiales:

53,59

2

Mano de obra

mo051

h

Oficial 1ª montador de cerramientos industriales.

0,275

22,00

6,05

mo098

h

Ayudante montador de cerramientos industriales.

0,275

20,34

5,59

Subtotal mano de obra:

11,64

3

Costes directos complementarios

%

Costes directos complementarios

2,000

65,23

1,30

Coste de mantenimiento decenal: 9,45€ en los primeros 10 años.

Costes directos (1+2+3):

66,53

UNIDAD DE OBRA FLA030: FACHADA DE PANELES SÁNDWICH AISLANTES, DE ACERO.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

No se pondrá en contacto directo el acero con otros metales ni con yesos.

CARACTERÍSTICAS TÉCNICAS

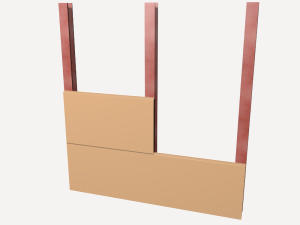

Fachada de paneles sándwich acústicos de acero galvanizado, de 50 mm de espesor y 1150 mm de anchura, formados por cara exterior de chapa microgrecada acabado prelacado, RC3 y RUV4, según UNE-EN 10169, de 0,5 mm de espesor, alma aislante de lana de roca de densidad media 95 kg/m³ y cara interior de chapa nervada acabado prelacado, de 0,5 mm mm de espesor, con perforaciones de 3 mm de diámetro, conductividad térmica 0,69 W/(mK), Euroclase A2-s1, d0 de reacción al fuego según UNE-EN 13501-1 con 31 dB de índice global de reducción acústica, Rw, proporcionando una reducción del nivel global ponderado de presión de ruido aéreo de 30,6 dBA y coeficiente de absorción acústica medio 0,9, según UNE-EN ISO 354, colocados en posición horizontal y fijados mecánicamente con sistema de fijación oculta a una estructura portante o auxiliar. Incluso accesorios de fijación de los paneles y cinta flexible de butilo, adhesiva por ambas caras, para el sellado de estanqueidad de los solapes entre paneles sándwich.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 1 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 1 m².

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la estructura soporte ni la resolución de puntos singulares.
