FBR010 |
m² |
Tabique de placas laminadas compactas de alta presión (HPL). Sistema "TRESPA". |
121,55€ |
|

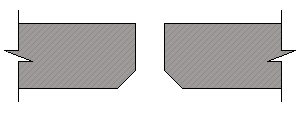

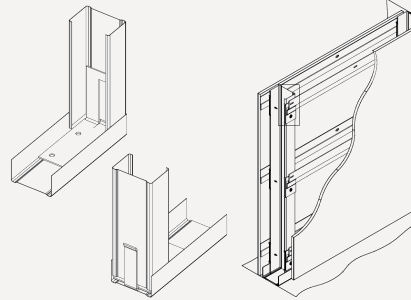

Tabique sencillo "TRESPA", de 90 mm de espesor total, formado por una estructura de perfiles de chapa de acero galvanizado de 70 mm de anchura, a base de montantes (elementos verticales) separados 400 mm entre sí, y canales (elementos horizontales), a la que se fijan las dos hojas iguales de placas laminadas compactas de alta presión (HPL) tipo Virtuon FR "TRESPA", de 600x2500x10 mm, acabado Gold Yellow, textura Satin, con junta abierta con el sistema de fijación oculta TS2000. Incluso banda acústica de dilatación autoadhesiva; fijaciones para el anclaje de canales y montantes metálicos; kit de complementos para la instalación de las placas. El precio incluye la resolución de encuentros y puntos singulares y las ayudas para la formación de cajeados para instalaciones, pero no incluye el aislamiento a colocar entre los montantes. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt12psg041c |
m |
Banda autoadhesiva desolidarizante de espuma de poliuretano de celdas cerradas, de 3,2 mm de espesor y 70 mm de anchura, resistencia térmica 0,10 m²K/W, conductividad térmica 0,032 W/(mK). |
1,200 |
0,34 |
0,41 |
|
mt12psg070d |
m |
Canal de perfil de acero galvanizado de 70 mm de anchura, según UNE-EN 14195. |
0,950 |
1,17 |
1,11 |
|
mt12psg060d |
m |
Montante de perfil de acero galvanizado de 70 mm de anchura, según UNE-EN 14195. |
3,500 |
1,45 |
5,08 |
|
mt12prt110aa1 |
m² |
Placa laminada compacta de alta presión (HPL), Virtuon FR "TRESPA", de 600x2500x10 mm, acabado Gold Yellow, textura Satin, Euroclase B-s2, d0 de reacción al fuego, para colocar mediante el sistema TS2000 de fijación oculta, a base de resinas termoendurecibles y fibras de madera, con superficie decorativa EBC (Electron Beam Curing). |
2,100 |
43,02 |
90,34 |
|
mt12prt120a |
Ud |
Kit de complementos para la instalación del sistema de entramado autoportante TS 2000 "TRESPA". |
1,000 |
11,03 |
11,03 |
|
Subtotal materiales: |
107,97 |
||||
|
2 |
Mano de obra |
||||
|
mo053 |
h |
Oficial 1ª montador de prefabricados interiores. |
0,300 |
19,42 |
5,83 |
|
mo100 |
h |
Ayudante montador de prefabricados interiores. |
0,300 |
17,90 |
5,37 |
|
Subtotal mano de obra: |
11,20 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
119,17 |
2,38 |
|
|
Coste de mantenimiento decenal: 4,86€ en los primeros 10 años. |
Costes directos (1+2+3): |
121,55 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 14195:2005 |
1.1.2006 |
1.1.2007 |
3/4 |
|
Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo |
|||
|
UNE-EN 14195:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA FBR010: TABIQUE DE PLACAS LAMINADAS COMPACTAS DE ALTA PRESIÓN (HPL). SISTEMA "TRESPA". CARACTERÍSTICAS TÉCNICAS Tabique sencillo "TRESPA", de 90 mm de espesor total, formado por una estructura de perfiles de chapa de acero galvanizado de 70 mm de anchura, a base de montantes (elementos verticales) separados 400 mm entre sí, y canales (elementos horizontales), a la que se fijan las dos hojas iguales de placas laminadas compactas de alta presión (HPL) tipo Virtuon FR "TRESPA", de 600x2500x10 mm, acabado Gold Yellow, textura Satin, con junta abierta con el sistema de fijación oculta TS2000. Incluso banda acústica de dilatación autoadhesiva; fijaciones para el anclaje de canales y montantes metálicos; kit de complementos para la instalación de las placas. NORMATIVA DE APLICACIÓN Montaje:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 2 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Antes de iniciar los trabajos, se comprobará que están terminadas la estructura, la cubierta y la fachada, estando colocada en ésta la carpintería con su acristalamiento. Se dispondrá en obra de los cercos y precercos de puertas y armarios. La superficie horizontal de asiento de las placas debe estar nivelada y el solado, a ser posible, colocado y terminado, salvo cuando el solado pueda resultar dañado durante los trabajos de montaje; en este caso, deberá estar terminada su base de asiento. Los techos de la obra estarán acabados, siendo necesario que la superficie inferior del forjado quede revestida si no se van a realizar falsos techos. Las instalaciones, tanto de fontanería y calefacción como de electricidad, deberán encontrarse con las tomas de planta en espera, para su distribución posterior por el interior de los tabiques. Los conductos de ventilación y las bajantes estarán colocados. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y trazado en el forjado inferior y en el superior de los tabiques a realizar. Colocación de banda de estanqueidad y canales inferiores, sobre solado terminado o base de asiento. Colocación de banda de estanqueidad y canales superiores, bajo forjados. Colocación y fijación de los montantes sobre los elementos horizontales. Corte de las placas. Fijación de las placas para el cierre de una de las caras del tabique. Fijación de las placas para el cierre de la segunda cara del tabique. Replanteo de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones, y posterior perforación de las placas. CONDICIONES DE TERMINACIÓN. El conjunto quedará monolítico, estable frente a esfuerzos horizontales, plano, de aspecto uniforme, aplomado y sin defectos. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305 para las placas de yeso laminado y deduciendo los huecos de superficie mayor de 2 m² para el resto de placas. CRITERIO DE VALORACIÓN ECONÓMICA El precio incluye la resolución de encuentros y puntos singulares y las ayudas para la formación de cajeados para instalaciones, pero no incluye el aislamiento a colocar entre los montantes. |
||||||||||||||
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 04 05 |
Hierro y acero. |
0,115 |
0,055 |
|
17 09 04 |
Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03. |
0,645 |
0,430 |
|
Residuos generados: |
0,760 |
0,485 |
|
|
17 02 03 |
Plástico. |
0,090 |
0,150 |
|
Envases: |
0,090 |
0,150 |
|
|
Total residuos: |
0,850 |
0,635 |
