FBC050

m²

Tabique de placas de cemento. Sistema Hydropanel "PROMAT".

62,54€

Tabique sencillo, sistema Hydropanel "PROMAT", (9+70+9)/600 (70) LM - (2 con resistencia al fuego, con baja absorción superficial de agua, de alta resistencia al impacto, de alta dureza superficial y con aislamiento acústico) con placas de cemento, sobre banda acústica, formado por una estructura simple, con disposición normal "N" de los montantes; aislamiento acústico mediante panel de lana mineral semirrígido, no revestido, de 50 mm de espesor, en el alma; 88 mm de espesor total. El precio incluye la resolución de encuentros y puntos singulares.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12psg041c

m

Banda autoadhesiva desolidarizante de espuma de poliuretano de celdas cerradas, de 3,2 mm de espesor y 70 mm de anchura, resistencia térmica 0,10 m²K/W, conductividad térmica 0,032 W/(mK).

1,200

0,34

0,41

mt12psg070d

m

Canal de perfil de acero galvanizado de 70 mm de anchura, según UNE-EN 14195.

0,900

1,17

1,05

mt12psg060d

m

Montante de perfil de acero galvanizado de 70 mm de anchura, según UNE-EN 14195.

2,150

1,45

3,12

mt16lra080Ba

m²

Panel de lana mineral semirrígido, no revestido, de 50 mm de espesor, según UNE-EN 13162, resistencia térmica 1,35 m²K/W, conductividad térmica 0,037 W/(mK), Euroclase A1 de reacción al fuego según UNE-EN 13501-1, con código de designación MW-EN 13162-T2-AFr5.

1,050

2,25

2,36

mt12pho010e

m²

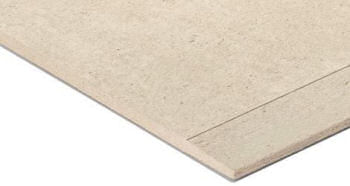

Placa de cemento Portland reforzado con fibras, con resistencia al fuego, con baja absorción superficial de agua, de alta resistencia al impacto, de alta dureza superficial y con aislamiento acústico, Hydropanel "PROMAT", Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1 de 1200x3000 mm, con los bordes longitudinales rebajados, según UNE-EN 12467.

2,100

12,19

25,60

mt12psg081i

Ud

Tornillo autoperforante rosca-chapa 3,5x9,5 mm.

2,000

0,01

0,02

mt12pho020a

Ud

Tornillo HP-SP-PH2 "PROMAT" 3,9x32.

14,000

0,01

0,14

mt12psg220

Ud

Fijación compuesta por taco y tornillo 5x27.

1,600

0,06

0,10

mt12pho040a

kg

Pasta de juntas Hydropanel RM Finisher "PROMAT"; rango de temperatura de trabajo de 5 a 30°C, para aplicación manual con cinta de juntas.

0,310

3,05

0,95

mt12pho030a

Ud

Cinta de juntas Hydropanel Strip "PROMAT", de 50 mm de anchura.

3,200

0,03

0,10

Subtotal materiales:

33,85

2

Mano de obra

mo053

h

Oficial 1ª montador de prefabricados interiores.

0,736

19,42

14,29

mo100

h

Ayudante montador de prefabricados interiores.

0,736

17,90

13,17

Subtotal mano de obra:

27,46

3

Costes directos complementarios

%

Costes directos complementarios

2,000

61,31

1,23

Coste de mantenimiento decenal: 3,13€ en los primeros 10 años.

Costes directos (1+2+3):

62,54

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNIDAD DE OBRA FBC050: TABIQUE DE PLACAS DE CEMENTO. SISTEMA HYDROPANEL "PROMAT".

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Todo elemento metálico que esté en contacto con las placas estará protegido contra la corrosión. Las tuberías que discurran entre paneles de aislamiento estarán debidamente aisladas para evitar condensaciones.

CARACTERÍSTICAS TÉCNICAS

Tabique sencillo, sistema Hydropanel "PROMAT", autoportante, de 88 mm de espesor total, sobre banda acústica, formado por una estructura simple de perfiles de chapa de acero galvanizado de 70 mm de anchura, a base de montantes (elementos verticales) separados 600 mm entre sí, con disposición normal "N" y canales (elementos horizontales), a la que se atornillan dos placas en total (una placa tipo con resistencia al fuego, con baja absorción superficial de agua, de alta resistencia al impacto, de alta dureza superficial y con aislamiento acústico en cada cara, de 9 mm de espesor cada placa); aislamiento acústico mediante panel de lana mineral semirrígido, no revestido, de 50 mm de espesor, según UNE-EN 13162, resistencia térmica 1,35 m²K/W, conductividad térmica 0,037 W/(mK), en el alma. Incluso banda acústica de dilatación autoadhesiva; fijaciones para el anclaje de canales y montantes metálicos; tornillería para la fijación de las placas y pasta Hydropanel RM Finisher y cinta Hydropanel Strip, para el tratamiento de juntas.

NORMATIVA DE APLICACIÓN

Montaje:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 2 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes. Se evitarán las humedades y la colocación de elementos pesados sobre las placas.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305 para las placas de yeso laminado y deduciendo los huecos de superficie mayor de 2 m² para el resto de placas.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la resolución de encuentros y puntos singulares.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,079

0,038

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,101

0,168

Residuos generados:

0,180

0,206

17 02 03

Plástico.

0,041

0,068

Envases:

0,041

0,068

Total residuos:

0,221

0,274
