EMC020 |
Ud |
Cercha de gran escuadría, de madera aserrada. |
552,39€ |
|

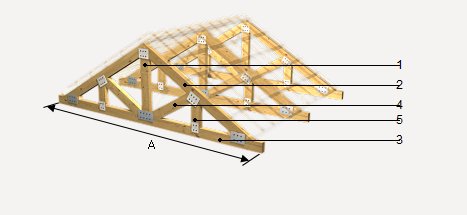

Cercha de gran escuadría de 8 m de luz, pendiente 30%, montada en obra con tirante, pendolón, montantes, pares y jabalcones de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España con certificado PEFC, de 75x230 mm de sección, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural MEG según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado; conexiones con herrajes de acero galvanizado tipo DX51D+Z275N y tornillos rosca-chapa de acero cincado, para ensamble de estructuras de madera; separación entre cerchas hasta 5 m. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt07mee100eao1caa |
m³ |
Madera aserrada de pino silvestre (Pinus sylvestris) procedente de España con certificado PEFC, para cerchas de gran escuadría, de hasta 5 m de longitud, de 75x230 mm de sección, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural MEG según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado. |
0,396 |
654,84 |
259,32 |
|
mt07emr511a |
kg |
Herrajes de acero galvanizado tipo DX51D+Z275N y tornillos rosca-chapa de acero cincado, para ensamble de estructuras de madera, para clases de servicio 1 y 2 según UNE-EN 1995-1-1. |
3,600 |
11,40 |
41,04 |
|
Subtotal materiales: |
300,36 |
||||
|
2 |
Equipo y maquinaria |
||||
|
mq07gte010b |
h |
Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 20 t y 20 m de altura máxima de trabajo. |
1,859 |
63,84 |
118,68 |
|
Subtotal equipo y maquinaria: |
118,68 |
||||
|
3 |
Mano de obra |
||||
|
mo048 |
h |
Oficial 1ª montador de estructura de madera. |
3,596 |
23,03 |
82,82 |
|
mo095 |
h |
Ayudante montador de estructura de madera. |
1,816 |
21,86 |
39,70 |
|
Subtotal mano de obra: |
122,52 |
||||
|
4 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
541,56 |
10,83 |
|
|
Coste de mantenimiento decenal: 93,91€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
552,39 |
|||
Pliego de condiciones
|
UNIDAD DE OBRA EMC020: CERCHA DE GRAN ESCUADRÍA, DE MADERA ASERRADA. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA. Se evitará el contacto directo de la madera con el cemento y la cal. CARACTERÍSTICAS TÉCNICAS Cercha de gran escuadría de 8 m de luz, pendiente 30%, montada en obra con tirante, pendolón, montantes, pares y jabalcones de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España con certificado PEFC, de 75x230 mm de sección, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural MEG según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado; conexiones con herrajes de acero galvanizado tipo DX51D+Z275N y tornillos rosca-chapa de acero cincado, para ensamble de estructuras de madera; separación entre cerchas hasta 5 m. NORMATIVA DE APLICACIÓN
Ejecución: CTE. DB-SE-M Seguridad estructural: Madera. CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, incluyendo en su conjunto todos los elementos que las forman, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. El contenido de humedad de la madera será el de equilibrio higroscópico antes de su utilización en obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y marcado de ejes de apoyo en cabeza de muro o pilar. Preparación de la superficie de apoyo. Replanteo y corte de tablones. Montaje de la cercha. Colocación y fijación provisional de la cercha. Aplomado y nivelación. Conexión de la cercha y su base de apoyo. CONDICIONES DE TERMINACIÓN. El conjunto será estable y transmitirá correctamente las cargas a la estructura. El acabado superficial será el adecuado para el posterior tratamiento de protección. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 02 01 |
Madera. |
0,226 |
0,205 |
|
17 04 05 |
Hierro y acero. |
0,016 |
0,008 |
|
Residuos generados: |
0,242 |
0,213 |
|
|
17 02 03 |
Plástico. |
0,016 |
0,027 |
|
Envases: |
0,016 |
0,027 |
|
|
Total residuos: |
0,258 |
0,240 |
