EHB090

m²

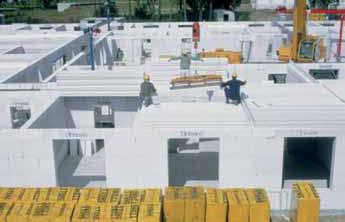

Sistema "YTONG" de forjado unidireccional.

108,90€

Forjado unidireccional, horizontal, canto 20 cm, formado por: placa armada de hormigón celular, "YTONG", de 20x62,5 cm, resistencia normalizada 5 N/mm², densidad nominal 600 kg/m³, conductividad térmica 0,16 W/(mK), flecha máxima 1/500, hormigón de relleno, HA-25/B/12/IIa, preparado en obra, vertido con medios manuales volumen 0,017 m³/m², y acero UNE-EN 10080 B 500 S, cuantía 2 kg/m², en juntas entre placas y zunchos perimetrales y plaquetas de hormigón celular, "YTONG", 62,5x25x7 cm, densidad nominal 450 kg/m³, conductividad térmica 0,11 W/(mK), para revestir, recibidas con mortero para juntas finas, Preocol, "YTONG", para su uso como encofrado perdido en la formación de los zunchos perimetrales. Incluso piezas de acero UNE-EN 10025 S275JR tipo Omega, en posición invertida, laminado en caliente, con recubrimiento galvanizado, 1 kg/m², para el apoyo de las placas en los huecos del forjado. El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra, pero no incluye los pilares.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07ala250b

kg

Acero laminado UNE-EN 10025 S275JR, en pieza para apoyo de placa prefabricada de hormigón en hueco de forjado, compuesta por perfiles laminados en caliente de las series L, LD, T y pletina, trabajado en taller, acabado galvanizado en caliente.

1,000

2,64

2,64

mt07pfy010e

m²

Placa armada de hormigón celular, "YTONG", de 20x62,5 cm, resistencia normalizada 5 N/mm², densidad nominal 600 kg/m³, conductividad térmica 0,16 W/(mK), flecha máxima 1/500, para aligerar forjados unidireccionales.

1,000

87,40

87,40

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros.

2,000

0,81

1,62

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,020

1,10

0,02

mt08cem011a

kg

Cemento Portland CEM II/B-L 32,5 R, color gris, en sacos, según UNE-EN 197-1.

7,860

0,10

0,79

mt08aaa010a

m³

Agua.

0,006

1,50

0,01

mt01arg006

t

Arena de cantera, para hormigón preparado en obra.

0,011

16,79

0,18

mt01arg007a

t

Árido grueso homogeneizado, de tamaño máximo 12 mm.

0,021

16,64

0,35

mt02bhc001d

Ud

Plaqueta de hormigón celular, "YTONG", 62,5x25x7 cm, densidad nominal 450 kg/m³, conductividad térmica 0,11 W/(mK), para revestir.

0,790

3,24

2,56

mt09mif065d

kg

Mortero para juntas finas, Preocol, "YTONG", compuesto por cemento blanco, cal grasa, arena silícea y aditivo retenedor de agua a base de celulosa, de aplicación en fábricas de bloque de hormigón celular, suministrado en sacos de 25 kg, según UNE-EN 998-2.

0,185

0,57

0,11

Subtotal materiales:

95,68

2

Equipo y maquinaria

mq07gte010f

h

Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 60 t y 58 m de altura máxima de trabajo.

0,050

113,00

5,65

mq06hor010

h

Hormigonera.

0,005

1,68

0,01

Subtotal equipo y maquinaria:

5,66

3

Mano de obra

mo114

h

Peón ordinario construcción en trabajos de albañilería.

0,130

17,28

2,25

mo021

h

Oficial 1ª construcción en trabajos de albañilería.

0,130

18,56

2,41

mo043

h

Oficial 1ª ferrallista.

0,020

19,37

0,39

mo090

h

Ayudante ferrallista.

0,020

18,29

0,37

Subtotal mano de obra:

5,42

4

Costes directos complementarios

%

Costes directos complementarios

2,000

106,76

2,14

Costes directos (1+2+3+4):

108,90

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 10025-1:2006

1.9.2005

1.9.2006

2+

Productos laminados en caliente, de acero no aleado, para construcciones metálicas de uso general. Parte 1: Condiciones generales de suministro.

UNE-EN 197-1:2011

1.7.2012

1.7.2013

1+

Cemento. Parte 1: Composición, especificaciones y criterios de conformidad de los cementos comunes.

UNIDAD DE OBRA EHB090: SISTEMA "YTONG" DE FORJADO UNIDIRECCIONAL.

CARACTERÍSTICAS TÉCNICAS

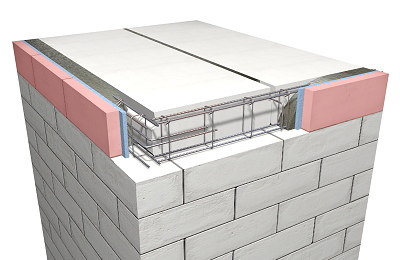

Forjado unidireccional, horizontal, canto 20 cm, formado por: placa armada de hormigón celular, "YTONG", de 20x62,5 cm, resistencia normalizada 5 N/mm², densidad nominal 600 kg/m³, conductividad térmica 0,16 W/(mK), flecha máxima 1/500, hormigón de relleno, HA-25/B/12/IIa, preparado en obra, vertido con medios manuales volumen 0,017 m³/m², y acero UNE-EN 10080 B 500 S, cuantía 2 kg/m², en juntas entre placas y zunchos perimetrales y plaquetas de hormigón celular, "YTONG", 62,5x25x7 cm, densidad nominal 450 kg/m³, conductividad térmica 0,11 W/(mK), para revestir, recibidas con mortero para juntas finas, Preocol, "YTONG", para su uso como encofrado perdido en la formación de los zunchos perimetrales. Incluso piezas de acero UNE-EN 10025 S275JR tipo Omega, en posición invertida, laminado en caliente, con recubrimiento galvanizado, 1 kg/m², para el apoyo de las placas en los huecos del forjado.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08).

Ejecución: NTE-EHU. Estructuras de hormigón armado: Forjados unidireccionales.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud desde las caras exteriores de las piezas que conforman el frente de forjado, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, desde las caras exteriores de las piezas que conforman el frente de forjado, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra, pero no incluye los pilares.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,087

0,041

17 01 01

Hormigón (hormigones, morteros y prefabricados).

3,824

2,549

01 04 09

Residuos de arena y arcillas.

0,033

0,021

01 04 08

Residuos de grava y rocas trituradas distintos de los mencionados en el código 01 04 07.

0,113

0,075

Residuos generados:

4,057

2,687

15 01 01

Envases de papel y cartón.

0,086

0,115

17 02 03

Plástico.

0,322

0,537

17 02 01

Madera.

4,290

3,900

Envases:

4,698

4,551

Total residuos:

8,755

7,238
