EHI012 |
m² |

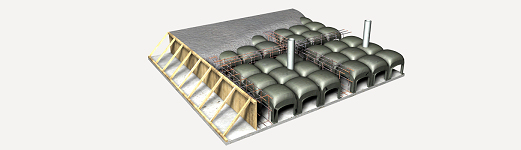

Sistema "EDING APS" para forjado sanitario ventilado. |
25,12€ |
||
|
Forjado sanitario de hormigón armado de 5+4 cm de canto total, sobre sistema MODÌ de encofrado perdido con módulos de polipropileno reciclado, modelo MS 50 "EDING APS", realizado con hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, acero UNE-EN 10080 B 500 S, cuantía 3 kg/m² y malla electrosoldada ME 15x15 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 sobre separadores homologados, en capa de compresión de 4 cm de espesor. |
|||||
|
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
|
mt07cie010aa |
m² |
Módulos de polipropileno reciclado, para soleras y forjados sanitarios ventilados, sistema MODÌ, modelo MS 50 "EDING APS", de 58x58x5 cm, para sistema de encofrado perdido. |
1,050 |
6,81 |
7,15 |
|
mt08efa010 |
m² |
Sistema de encofrado recuperable de tableros de madera para zunchos perimetrales. |
0,100 |
1,24 |
0,12 |
|
mt07aco010c |
kg |
Acero en barras corrugadas, UNE-EN 10080 B 500 S, elaborado en taller industrial, diámetros varios. |
3,000 |
1,00 |
3,00 |
|
mt07ame010b |
m² |
Malla electrosoldada ME 15x15 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. |
1,100 |
1,98 |
2,18 |
|
mt10haf010nea |
m³ |
Hormigón HA-25/B/20/IIa, fabricado en central. |
0,094 |
76,88 |
7,23 |
|
mq06vib020 |
h |
Regla vibrante de 3 m. |
0,082 |
4,66 |
0,38 |
|
mo041 |
h |
Oficial 1ª estructurista. |
0,110 |
18,10 |
1,99 |
|
mo087 |
h |
Ayudante estructurista. |
0,110 |
16,94 |
1,86 |
|
% |
Medios auxiliares |
2,000 |
23,91 |
0,48 |
|
|
% |
Costes indirectos |
3,000 |
24,39 |
0,73 |
|
|
Coste de mantenimiento decenal: 1,00€ en los primeros 10 años. |
Total: |
25,12 |
|||
Pliego de condiciones
|
UNIDAD DE OBRA EHI012: SISTEMA "EDING APS" PARA FORJADO SANITARIO VENTILADO. CARACTERÍSTICAS TÉCNICAS Formación de forjado sanitario de hormigón armado de 5+4 cm de canto total, sobre sistema MODÌ de encofrado perdido con módulos de polipropileno reciclado, modelo MS 50 "EDING APS", realizado con hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, acero UNE-EN 10080 B 500 S en zona de zunchos y vigas de cimentación, cuantía 3 kg/m², y malla electrosoldada ME 15x15 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 como armadura de reparto, colocada sobre separadores homologados, en capa de compresión de 4 cm de espesor; apoyado todo ello sobre base de hormigón de limpieza (no incluida en este precio). Incluso p/p de zunchos perimetrales de planta conformados con sistema de encofrado recuperable de tableros de madera y realización de orificios para el paso de tubos de ventilación, canalizaciones y tuberías de las instalaciones. NORMATIVA DE APLICACIÓN Elaboración, transporte y puesta en obra del hormigón:
Montaje y desmontaje del sistema de encofrado:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará la existencia de la base de apoyo. AMBIENTALES. Se suspenderán los trabajos de hormigonado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el hormigonado o posterior periodo de fraguado, no pudiendo comenzarse el hormigonado de los diferentes elementos sin la autorización por escrito del Director de Ejecución de la obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de los módulos. Montaje del sistema de encofrado auxiliar. Colocación y montaje de los módulos. Realización de los orificios de paso. Colocación de la armadura. Colocación de los elementos para paso de instalaciones. Vertido y compactación del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón. Desmontaje del sistema de encofrado auxiliar. Reparación de defectos superficiales. CONDICIONES DE TERMINACIÓN. La cámara estará suficientemente ventilada. El forjado será monolítico y transmitirá correctamente las cargas. La superficie quedará uniforme y sin irregularidades. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto. |
||||||||||||||
