NVL010

m²

Aislamiento térmico de suelos radiantes, con paneles de fibras de madera.

51,66€

Aislamiento térmico de suelos radiantes, sobre forjado de panel contralaminado de madera (CLT), formado por panel aislante de capa única, de fibras de madera, Gutex Thermosafe-wd "GUTEX", de 140 mm de espesor y 1250x600 mm, de superficie lisa y mecanizado lateral a media madera, resistencia térmica 3,6 m²K/W, conductividad térmica 0,039 W/(mK), densidad 140 kg/m³, colocado a tope, simplemente apoyado, previa colocación de barrera de vapor con estanqueidad al aire, de polietileno, de 0,20 mm de espesor y 188 g/m², de 145 m de espesor de aire equivalente frente a la difusión de vapor de agua, según UNE-EN 1931, permeabilidad al aire 0,03 m³/h·m² a 50 Pa, (Euroclase E de reacción al fuego según UNE-EN 13501-1); preparado para recibir un sistema de suelo radiante, con capa de mortero. Incluso grapas, cola para el sellado de encuentros y cinta autoadhesiva para sellado de juntas.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt15pdr200b

m²

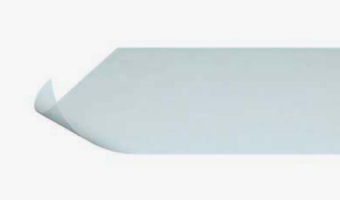

Barrera de vapor con estanqueidad al aire, de polietileno, de 0,2 mm de espesor y 188 g/m², de 145 m de espesor de aire equivalente frente a la difusión de vapor de agua, según UNE-EN 1931, permeabilidad al aire 0,03 m³/h·m² a 50 Pa, (Euroclase E de reacción al fuego según UNE-EN 13501-1), rango de temperatura de trabajo de -40 a 80°C, suministrada en rollos de 3,20x25 m, según UNE-EN 13984.

1,120

2,05

2,30

mt15pdr300a

Ud

Grapa de acero galvanizado, de 6 mm de altura; para la fijación de láminas para el control del vapor.

5,000

0,02

0,10

mt15pdr050c

m

Cinta autoadhesiva de polietileno, con adhesivo acrílico sin disolventes, armadura de polietileno y película de separación de papel siliconado, de 0,34 mm de espesor y 60 mm de anchura, rango de temperatura de trabajo de -40 a 80°C, para el sellado en los encuentros de los paneles y para la fijación y el sellado de láminas impermeabilizantes y para el control del vapor, suministrada en rollos de 25 m de longitud.

1,020

1,22

1,24

mt15pdr310a

Ud

Cartucho de 310 ml de cola a base de polímeros en dispersión acuosa, sin disolventes; para el sellado de láminas para el control del vapor.

0,170

13,81

2,35

mt16bab090z

m²

Panel aislante de capa única, de fibras de madera, Gutex Thermosafe-wd "GUTEX", de 140 mm de espesor y 1250x600 mm, de superficie lisa y mecanizado lateral a media madera, resistencia térmica 3,6 m²K/W, conductividad térmica 0,039 W/(mK), densidad 140 kg/m³, Euroclase E de reacción al fuego, según UNE-EN 13171.

1,050

38,57

40,50

Subtotal materiales:

46,49

2

Mano de obra

mo054

h

Oficial 1ª montador de aislamientos.

0,124

19,11

2,37

mo101

h

Ayudante montador de aislamientos.

0,102

17,53

1,79

Subtotal mano de obra:

4,16

3

Costes directos complementarios

%

Costes directos complementarios

2,000

50,65

1,01

Coste de mantenimiento decenal: 6,63€ en los primeros 10 años.

Costes directos (1+2+3):

51,66

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13984:2013

1.11.2013

1.11.2013

1/3/4

Láminas flexibles para impermeabilización. Láminas plásticas y de caucho para el control del vapor. Definiciones y características.

UNE-EN 13171:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de fibra de madera (WF). Especificación.

UNIDAD DE OBRA NVL010: AISLAMIENTO TÉRMICO DE SUELOS RADIANTES, CON PANELES DE FIBRAS DE MADERA.

CARACTERÍSTICAS TÉCNICAS

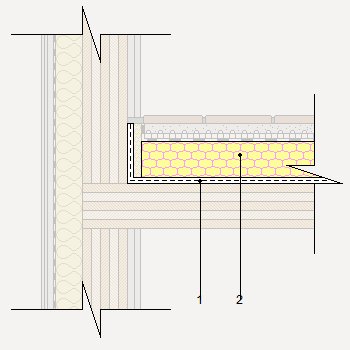

Aislamiento térmico de suelos radiantes, sobre forjado de panel contralaminado de madera (CLT), formado por panel aislante de capa única, de fibras de madera, Gutex Thermosafe-wd "GUTEX", de 140 mm de espesor y 1250x600 mm, de superficie lisa y mecanizado lateral a media madera, resistencia térmica 3,6 m²K/W, conductividad térmica 0,039 W/(mK), densidad 140 kg/m³, colocado a tope, simplemente apoyado, previa colocación de barrera de vapor con estanqueidad al aire, de polietileno, de 0,20 mm de espesor y 188 g/m², de 145 m de espesor de aire equivalente frente a la difusión de vapor de agua, según UNE-EN 1931, permeabilidad al aire 0,03 m³/h·m² a 50 Pa, (Euroclase E de reacción al fuego según UNE-EN 13501-1); preparado para recibir un sistema de suelo radiante, con capa de mortero. Incluso grapas, cola para el sellado de encuentros y cinta autoadhesiva para sellado de juntas.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

El aislamiento se protegerá, después de su colocación, de los impactos, presiones u otras acciones que lo pudieran alterar.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,502

0,837

Residuos generados:

0,502

0,837

15 01 01

Envases de papel y cartón.

6,600

8,800

17 02 03

Plástico.

0,063

0,105

17 02 01

Madera.

0,205

0,186

Envases:

6,868

9,091

Total residuos:

7,370

9,928
