NVS110

m²

Sistema ETICS Gutex Thermowall "BIOHAUS" de aislamiento térmico de origen vegetal por el exterior de fachadas.

79,31€

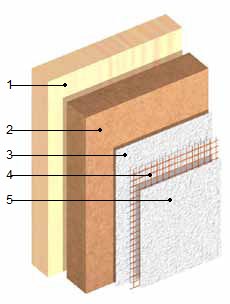

Aislamiento térmico por el exterior de fachadas, de muro estructural de panel contralaminado de madera (CLT), con el sistema Gutex Thermowall "BIOHAUS", compuesto por: panel aislante de capa única, de fibras de madera, Gutex Thermowall "BIOHAUS", de 60 mm de espesor y 1250x590 mm, fijado al soporte con fijaciones mecánicas con espiga especial para madera Gutex Thermowall "BIOHAUS"; capa de regularización de mortero seco de cemento reforzado con fibras Gutex Klebe Und Spachtelputz "BIOHAUS", aplicación manual, armado con malla de fibra de vidrio antiálcalis, Gutex Malla Universal "BIOHAUS", de 4x4 mm de luz de malla y de 155 g/m² de masa superficial; capa de acabado de mortero Gutex Combiputz "BIOHAUS", acabado fratasado, color blanco, aplicación manual, sobre imprimación reguladora de la absorción y puente de adherencia Gutex Isoliergrund "BIOHAUS" y posterior tratamiento superficial mediante aplicación de una mano de pintura para exterior, Gutex Combi-Mineralfarbe "BIOHAUS", a base de silicato potásico, color blanco, acabado mate. Incluso perfiles de arranque Gutex Universal "BIOHAUS", de aluminio, tacos de expansión de plástico con clavo metálico, Gutex "BIOHAUS", para la fijación de los perfiles de arranque, perfiles para formación de goterones Gutex "BIOHAUS", de PVC con malla, perfiles de esquina Gutex "BIOHAUS", de PVC con malla, masilla elastómera monocomponente Gutex Fugendicht "BIOHAUS", para sellado de juntas entre paneles y cinta de sellado autoexpansiva y autoadhesiva Gutex BG 1 "BIOHAUS", para sellado de juntas perimetrales. El precio incluye la ejecución de remates en los encuentros con paramentos, revestimientos u otros elementos recibidos en su superficie.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt28mab060b

m

Perfil de arranque Gutex Universal "BIOHAUS", de aluminio, de 60 mm de anchura y 3 mm de espesor, con goterón y accesorios de unión de PVC; para nivelación y soporte de los paneles aislantes de los sistemas de aislamiento térmico por el exterior sobre la línea de zócalo.

0,250

5,91

1,48

mt28mab070a

Ud

Taco de expansión de plástico con clavo metálico, Gutex "BIOHAUS", de 8 mm de diámetro y 65 mm de longitud, para la fijación de los perfiles de arranque.

0,800

0,30

0,24

mt16bab070ba

m²

Panel aislante de capa única, de fibras de madera, Gutex Thermowall "BIOHAUS", de 60 mm de espesor y 1250x590 mm, de superficie lisa y mecanizado lateral recto, resistencia térmica 1,54 m²K/W, conductividad térmica 0,039 W/(mK), densidad 160 kg/m³, Euroclase E de reacción al fuego, según UNE-EN 13171.

1,050

23,79

24,98

mt16bab020L

Ud

Espiga especial para madera Gutex Thermowall "BIOHAUS", de 6 mm de diámetro y 100 mm de longitud.

10,000

0,65

6,50

mt15sbi170a

Ud

Cartucho de 290 cm³ de masilla elastómera monocomponente Gutex Fugendicht "BIOHAUS", a base de polímero MS, de elasticidad permanente y curado rápido y resistente a los rayos UV, para sellado de juntas entre paneles.

0,170

3,32

0,56

mt28mab010a

kg

Mortero seco de cemento reforzado con fibras Gutex Klebe Und Spachtelputz "BIOHAUS", compuesto por cemento blanco, cal hidratada, cargas minerales, cuarzo y aditivos, permeable al vapor de agua, para aplicar con llana.

5,000

1,25

6,25

mt28mab020a

m²

Malla de fibra de vidrio antiálcalis, Gutex Malla Universal "BIOHAUS", de 4x4 mm de luz de malla, de 155 g/m² de masa superficial y de 1,1x50 m, para armar morteros.

1,100

1,62

1,78

mt28mab090a

m

Perfil de PVC con malla de fibra de vidrio antiálcalis, Gutex "BIOHAUS", para formación de goterones.

0,170

4,62

0,79

mt28mab080a

m

Perfil de esquina Gutex "BIOHAUS", de PVC, con malla incorporada de fibra de vidrio de 10 y 15 cm de anchura a cada lado del perfil, para refuerzo de cantos.

0,700

3,59

2,51

mt28mab030a

kg

Imprimación reguladora de la absorción y puente de adherencia Gutex Isoliergrund "BIOHAUS", a base de copolímeros acrílicos, silicato potásico y pigmentos, resistente a la intemperie; para aplicar con brocha o rodillo.

0,350

3,79

1,33

mt28mab050a

kg

Mortero Gutex Combiputz "BIOHAUS", acabado fratasado, color blanco, compuesto por cemento blanco, cal hidratada, polvo de mármol, cuarzo y aditivos, con un tamaño máximo de partícula de 1,5 mm, permeable al vapor de agua y resistente a la intemperie, para aplicar con llana.

2,000

1,54

3,08

mt27psh010a

l

Pintura para exterior, Gutex Combi-Mineralfarbe "BIOHAUS", a base de silicato potásico, color blanco, acabado mate, permeable al vapor de agua, fungicida y resistente a la intemperie; para aplicar con brocha, rodillo o pistola.

0,300

6,15

1,85

mt15sbi160a

m

Cinta de sellado autoexpansiva y autoadhesiva Gutex BG 1 "BIOHAUS", de 15 mm de anchura, impermeable al agua de lluvia, para un ancho de junta de 2 a 6 mm, para sellado de juntas perimetrales, suministrada en rollos de 18 m de longitud.

1,000

1,08

1,08

Subtotal materiales:

52,43

2

Mano de obra

mo054

h

Oficial 1ª montador de aislamientos.

0,100

19,11

1,91

mo101

h

Ayudante montador de aislamientos.

0,100

17,53

1,75

mo039

h

Oficial 1ª revocador.

0,600

18,56

11,14

mo079

h

Ayudante revocador.

0,600

17,53

10,52

Subtotal mano de obra:

25,32

3

Costes directos complementarios

%

Costes directos complementarios

2,000

77,75

1,56

Costes directos (1+2+3):

79,31

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13171:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de fibra de madera (WF). Especificación.

UNIDAD DE OBRA NVS110: SISTEMA ETICS GUTEX THERMOWALL "BIOHAUS" DE AISLAMIENTO TÉRMICO DE ORIGEN VEGETAL POR EL EXTERIOR DE FACHADAS.

CARACTERÍSTICAS TÉCNICAS

Aislamiento térmico por el exterior de fachadas, de muro estructural de panel contralaminado de madera (CLT), con el sistema Gutex Thermowall "BIOHAUS", compuesto por: panel aislante de capa única, de fibras de madera, Gutex Thermowall "BIOHAUS", de 60 mm de espesor y 1250x590 mm, fijado al soporte con fijaciones mecánicas con espiga especial para madera Gutex Thermowall "BIOHAUS"; capa de regularización de mortero seco de cemento reforzado con fibras Gutex Klebe Und Spachtelputz "BIOHAUS", aplicación manual, armado con malla de fibra de vidrio antiálcalis, Gutex Malla Universal "BIOHAUS", de 4x4 mm de luz de malla y de 155 g/m² de masa superficial; capa de acabado de mortero Gutex Combiputz "BIOHAUS", acabado fratasado, color blanco, aplicación manual, sobre imprimación reguladora de la absorción y puente de adherencia Gutex Isoliergrund "BIOHAUS" y posterior tratamiento superficial mediante aplicación de una mano de pintura para exterior, Gutex Combi-Mineralfarbe "BIOHAUS", a base de silicato potásico, color blanco, acabado mate. Incluso perfiles de arranque Gutex Universal "BIOHAUS", de aluminio, tacos de expansión de plástico con clavo metálico, Gutex "BIOHAUS", para la fijación de los perfiles de arranque, perfiles para formación de goterones Gutex "BIOHAUS", de PVC con malla, perfiles de esquina Gutex "BIOHAUS", de PVC con malla, masilla elastómera monocomponente Gutex Fugendicht "BIOHAUS", para sellado de juntas entre paneles y cinta de sellado autoexpansiva y autoadhesiva Gutex BG 1 "BIOHAUS", para sellado de juntas perimetrales.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la totalidad de la superficie.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la ejecución de remates en los encuentros con paramentos, revestimientos u otros elementos recibidos en su superficie.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 02

Aluminio.

0,005

0,003

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,242

0,403

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,161

0,107

17 02 03

Plástico.

0,018

0,030

Residuos generados:

0,426

0,544

17 02 03

Plástico.

0,066

0,110

Envases:

0,066

0,110

Total residuos:

0,492

0,654
