NIM110

m

Drenaje de cámara bufa.

11,80€

Drenaje de cámara bufa mediante canaleta realizada "in situ" con mortero de cemento, industrial, con aditivo hidrófugo, M-15, e impermeabilizada con revestimiento elástico a base de copolímeros, para la recogida del agua filtrada en los muros parcialmente estancos, con grado mínimo de impermeabilidad 2, según DB HS 1 Protección frente a la humedad (CTE).

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt08aaa010a

m³

Agua.

0,006

1,50

0,01

mt09mif010la

t

Mortero industrial para albañilería, de cemento, color gris, con aditivo hidrófugo, categoría M-15 (resistencia a compresión 15 N/mm²), suministrado en sacos, según UNE-EN 998-2.

0,028

41,79

1,17

mt28rco010d

kg

Revestimiento elástico, color rojo teja, a base de copolímeros acrílicos en dispersión acuosa, 1,35 g/cm³ de densidad y 110-130 poises de viscosidad Brookfield RVT a 20 °C, según UNE 53413 y UNE 53410.

1,000

4,30

4,30

Subtotal materiales:

5,48

2

Mano de obra

mo113

h

Peón ordinario construcción.

0,377

16,16

6,09

Subtotal mano de obra:

6,09

3

Costes directos complementarios

%

Costes directos complementarios

2,000

11,57

0,23

Coste de mantenimiento decenal: 0,59€ en los primeros 10 años.

Costes directos (1+2+3):

11,80

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNIDAD DE OBRA NIM110: DRENAJE DE CÁMARA BUFA.

CARACTERÍSTICAS TÉCNICAS

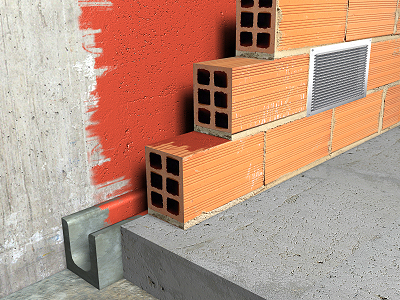

Formación de canaleta a pie de muro, en el fondo de cámara bufa, realizada "in situ" mediante un recrecido en el plano de apoyo de la cámara, de mortero de cemento, industrial, con aditivo hidrófugo, M-15, acabado bruñido, con una pendiente mínima del 5%, una pendiente máxima del 14% y un sumidero de 110 mm de diámetro mínimo cada 25 m² de muro, para la recogida del agua filtrada en los muros parcialmente estancos, con grado mínimo de impermeabilidad 2, según DB HS 1 Protección frente a la humedad (CTE) y posterior evacuación hasta la red de saneamiento del edificio. Incluso p/p de limpieza del soporte y aplicación en capas sucesivas, con rodillo o brocha, de un revestimiento elástico a base de copolímeros, sobre toda la superficie de la canaleta y sobre las caras interiores de la cámara, hasta una altura mínima de 30 cm.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HS Salubridad.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Limpieza del soporte. Formación de canaleta con mortero. Aplicación de las capas de revestimiento impermeabilizante.

CONSERVACIÓN Y MANTENIMIENTO.

La impermeabilización se protegerá, después de su colocación, de los impactos, presiones u otras acciones que la pudieran alterar, hasta que se realice el trasdosado del muro.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

1,176

0,784

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,041

0,027

Residuos generados:

1,217

0,811

15 01 01

Envases de papel y cartón.

0,240

0,320

17 02 03

Plástico.

0,010

0,017

17 02 01

Madera.

0,065

0,059

Envases:

0,315

0,396

Total residuos:

1,532

1,207
