IUS090

Ud

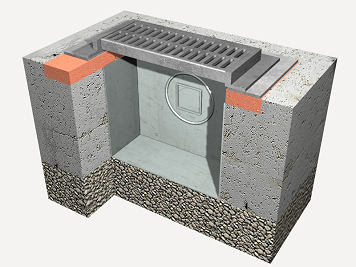

Imbornal de hormigón "in situ".

292,71€

Imbornal en calzada con poceta de clapeta, construido con hormigón, de 30x70x90 cm.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt01arr010c

t

Grava de cantera, de 60 a 90 mm de diámetro.

0,110

7,28

0,80

mt08epr040

Ud

Encofrado recuperable de chapa metálica para formación de imbornal de sección rectangular.

0,100

184,54

18,45

mt10hmf010Mp

m³

Hormigón HM-20/P/20/I, fabricado en central.

0,250

69,91

17,48

mt04lma010a

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm, según UNE-EN 771-1.

13,000

0,38

4,94

mt09mor010f

m³

Mortero de cemento CEM II/B-P 32,5 N tipo M-15, confeccionado en obra con 450 kg/m³ de cemento y una proporción en volumen 1/3.

0,025

150,14

3,75

mt11poc010

Ud

Poceta prefabricada de poliuretano de 45x23x40 cm, incluso clapeta de aluminio anodizado de 13,5x13,5 cm.

1,000

104,83

104,83

mt11rej010g

Ud

Marco y rejilla de fundición dúctil, clase C-250 según UNE-EN 124, abatible y provista de cadena antirrobo, de 700x300 mm, para imbornal, incluso revestimiento de pintura bituminosa y relieves antideslizantes en la parte superior.

1,000

51,20

51,20

mt01arr010a

t

Grava de cantera, de 19 a 25 mm de diámetro.

0,726

7,28

5,29

mo040

h

Oficial 1ª construcción de obra civil.

2,154

17,24

37,13

mo085

h

Ayudante construcción de obra civil.

2,154

16,13

34,74

%

Medios auxiliares

2,000

278,61

5,57

%

Costes indirectos

3,000

284,18

8,53

Coste de mantenimiento decenal: 14,64€ en los primeros 10 años.

Total:

292,71

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 771-1:2011

1.2.2012

1.2.2013

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNIDAD DE OBRA IUS090: IMBORNAL DE HORMIGÓN "IN SITU".

CARACTERÍSTICAS TÉCNICAS

Formación de imbornal en calzada construido con hormigón en masa HM-20/P/20/I, de 30x70x90 cm, realizado sobre cama de asiento de material granular de 20 cm de espesor, con poceta prefabricada de poliuretano de 45x23x40 cm incluida la clapeta de aluminio anodizado de 13,5x13,5 cm y rejilla de fundición dúctil normalizada, clase C-250 según UNE-EN 124, compatible con superficies de adoquín, hormigón o asfalto en caliente, abatible y antirrobo, con marco de fundición del mismo tipo, enrasada al pavimento. Incluso colocación y retirada de encofrado recuperable de chapa metálica. Totalmente instalado y conexionado a la red general de desagüe, incluyendo el relleno del trasdós con material granular y sin incluir la excavación.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08).

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a obturaciones y tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Materiales reutilizados

Peso (kg)

Volumen (l)

17 05 04

Tierra y piedras distintas de las especificadas en el código 17 05 03.

9.999.999,000

6.249.999,375
