IUS010

m

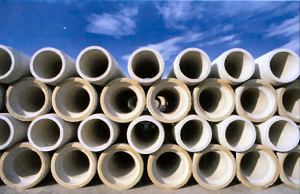

Colector enterrado de hormigón en masa.

120,15€

Colector enterrado, para conducciones expuestas al ataque de sulfatos o agua de mar, formado por tubo de hormigón en masa, fabricado por compresión radial, con cemento SR (resistente a sulfatos), clase N (Normal), carga de rotura 90 kN/m², de 800 mm de diámetro nominal (interior), unión por enchufe y campana con junta elástica, "BORTUBO".

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt46thb010D

m

Tubo de hormigón en masa, fabricado por compresión radial, con cemento SR (resistente a sulfatos), clase N (Normal), carga de rotura 90 kN/m², de 800 mm de diámetro nominal (interior), unión por enchufe y campana con junta elástica, "BORTUBO", en tramos de 990 mm de diámetro exterior, 95 mm de espesor, 2400 mm de longitud útil, 2500 mm de longitud total, campana de 1160 mm de diámetro exterior y 1800 kg de peso, con junta de caucho EPDM, de deslizamiento y compresión, tipo arpón, según UNE-EN 1916.

1,050

56,63

59,46

mt46thb110b

kg

Lubricante para unión con junta elástica en colector enterrado de saneamiento sin presión, Lubrigic "BORTUBO".

0,034

2,91

0,10

mt01ara010

m³

Arena de 0 a 5 mm de diámetro.

0,938

12,10

11,35

mq04cag010b

h

Camión con grúa de hasta 10 t.

0,273

56,64

15,46

mq01ret020b

h

Retrocargadora sobre neumáticos, de 70 kW.

0,155

36,86

5,71

mq02rop020

h

Pisón vibrante de guiado manual, de 80 kg, con placa de 30x30 cm, tipo rana.

0,757

3,54

2,68

mo041

h

Oficial 1ª construcción de obra civil.

0,570

17,24

9,83

mo087

h

Ayudante construcción de obra civil.

0,606

16,13

9,77

%

Medios auxiliares

2,000

114,36

2,29

%

Costes indirectos

3,000

116,65

3,50

Coste de mantenimiento decenal: 6,01€ en los primeros 10 años.

Total:

120,15

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 1916:2008

1.8.2003

23.11.2004

4

Tubos y piezas complementarias de hormigón en masa, hormigón armado y hormigón con fibra de acero.

EN 1916:2002/AC:2008

1.1.2009

1.1.2009

UNIDAD DE OBRA IUS010: COLECTOR ENTERRADO DE HORMIGÓN EN MASA.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de colector enterrado, para conducciones expuestas al ataque de sulfatos o agua de mar, formado por tubo de hormigón en masa, fabricado por compresión radial, con cemento SR (resistente a sulfatos), clase N (Normal), carga de rotura 90 kN/m², de 800 mm de diámetro nominal (interior), unión por enchufe y campana con junta elástica, "BORTUBO", con una pendiente mínima del 2,00%, para conducción de saneamiento sin presión, colocado sobre cama o lecho de arena de 10 cm de espesor, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 30 cm por encima de la generatriz superior. Incluso p/p de accesorios, piezas especiales, juntas y lubricante para montaje, sin incluir la excavación ni el posterior relleno principal de las zanjas. Totalmente montado, conexionado y probado mediante las correspondientes pruebas de servicio (incluidas en este precio).

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida en proyección horizontal, entre caras interiores de arquetas u otros elementos de unión, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

PRUEBAS DE SERVICIO.

Prueba de estanqueidad parcial.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto, entre caras interiores de arquetas u otros elementos de unión, incluyendo los tramos ocupados por piezas especiales.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

35,732

23,821

01 04 09

Residuos de arena y arcillas.

16,462

10,289

Residuos generados:

52,194

34,110
