TDG210

Ud

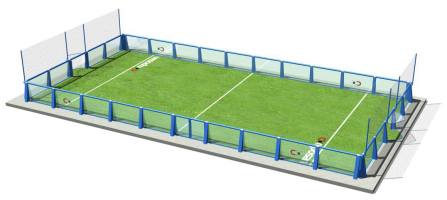

Campo de fútbol 3x3, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA".

13.995,29€

Campo de fútbol 3x3, de 20x10 m, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", con una puerta de acceso y lunas de vidrio de seguridad templado, de 12 mm de espesor, formado por una estructura metálica, compuesta por perfiles, tubos y pilares, de acero S275JR laminado en caliente; un conjunto de lunas de vidrio de seguridad templado, de 12 mm de espesor, con taladros para fijación a la estructura; un juego de dos redes de portería; 8 mástiles de red de protección de fondo para fijar sobre la estructura metálica, de tubo de acero galvanizado, de 60 mm de diámetro y 2 m de altura; y 40 m² de red de protección de fondo.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt47cit450b

Ud

Estructura metálica para campo de fútbol 3x3, de 20x10 m, con una puerta de acceso, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", compuesta por perfiles, tubos y pilares, de acero S275JR laminado en caliente, incluso recubrimiento con pintura de resina de epoxi/poliéster, de color azul, elementos auxiliares, fijaciones y pequeño material.

1,000

7.301,04

7.301,04

mt47cit460b

Ud

Conjunto de lunas de vidrio de seguridad templado, de 12 mm de espesor, con taladros para fijación a la estructura, para campo de fútbol 3x3, de 20x10 m, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", incluso tornillería, elementos auxiliares y pequeño material.

1,000

3.776,40

3.776,40

mt47cit470

Ud

Juego de dos redes de portería, color blanco, para campo de fútbol 3x3, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA".

1,000

32,73

32,73

mt47cit480

Ud

Mástil de red de protección de fondo para fijar sobre la estructura metálica, de tubo de acero galvanizado, de 60 mm de diámetro y 2 m de altura, para campo de fútbol 3x3, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", incluso recubrimiento con pintura de resina de epoxi/poliéster, de color azul, elementos auxiliares, fijaciones y pequeño material.

8,000

78,05

624,40

mt47cit490

m²

Red de protección de fondo, color blanco, para campo de fútbol 3x3, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA".

40,000

3,96

158,40

mo041

h

Oficial 1ª construcción de obra civil.

42,801

17,24

737,89

mo087

h

Ayudante construcción de obra civil.

42,801

16,13

690,38

%

Medios auxiliares

2,000

13.321,24

266,42

%

Costes indirectos

3,000

13.587,66

407,63

Total:

13.995,29

UNIDAD DE OBRA TDG210: CAMPO DE FÚTBOL 3X3, SISTEMA COMPOFÚTBOL X-TRESS "COMPOSAN INDUSTRIAL Y TECNOLOGÍA".

CARACTERÍSTICAS TÉCNICAS

Suministro e instalación de campo de fútbol 3x3, de 20x10 m, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", con una puerta de acceso y lunas de vidrio de seguridad templado, de 12 mm de espesor, formado por una estructura metálica, compuesta por perfiles, tubos y pilares, de acero S275JR laminado en caliente; un conjunto de lunas de vidrio de seguridad templado, de 12 mm de espesor, con taladros para fijación a la estructura; un juego de dos redes de portería, color blanco; 8 mástiles de red de protección de fondo para fijar sobre la estructura metálica, de tubo de acero galvanizado, de 60 mm de diámetro y 2 m de altura; y 40 m² de red de protección de fondo, color blanco. Incluso recubrimiento de estructura metálica con pintura de resina de epoxi/poliéster, color azul, tornillería, elementos auxiliares, fijaciones y pequeño material, sin incluir el pavimento deportivo. Totalmente montado y probado por la empresa instaladora.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Replanteo. Montaje y fijación de la estructura metálica. Colocación y fijación de las lunas de vidrio. Fijación de las redes de portería. Montaje y fijación, sobre la estructura metálica, de los mástiles de las redes de protección de fondo. Fijación de las redes de protección de fondo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
