TDG200

Ud

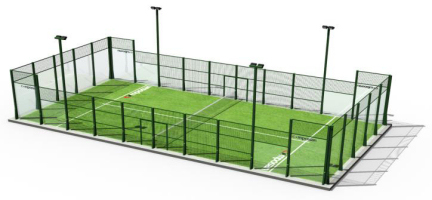

Pista de pádel, sistema Pádel Life "COMPOSAN INDUSTRIAL Y TECNOLOGÍA".

14.465,48€

Pista de pádel, de 20x10 m, con cerramiento de 4 m de altura en los fondos y en los 2 m iniciales de cada lateral, y de 3 m de altura en el resto, sistema Pádel Life modelo Granada "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", con dos puertas de acceso, lunas de vidrio de seguridad templado, de 10 mm de espesor y soportes de luminarias, de 3 m de longitud, para fijar sobre la estructura metálica, formado por una estructura metálica compuesta por pilares de acero S275JR laminado en caliente, de 100x50 mm y 2 mm de espesor, con refuerzos de chapa plegada galvanizada en caliente, de 3 mm de espesor y 1 m de longitud, soldada al pilar; placas de anclaje de acero S275JR laminado en caliente, con taladros de 18 mm de diámetro, de 280x200 mm y 10 mm de espesor, para pilares intermedios y placas de anclaje especiales, de 15 mm de espesor, para pilares de esquina; malla electrosoldada de acero galvanizado, de 50x50 mm y 4 mm de diámetro; marcos para fijación de malla electrosoldada compuestos por perfiles angulares de chapa galvanizada en caliente, de 3 mm de espesor, con taladros para alojamiento de las puntas de la malla electrosoldada; dos puertas de acceso con cerradura; travesaños horizontales de tubo de acero galvanizado en caliente, de 40x30 mm y 1,5 mm de espesor; y pletinas horizontales para refuerzo y fijación de malla de fleje galvanizado en caliente, de 40x3 mm; un conjunto de lunas de vidrio de seguridad templado, de 10 mm de espesor, compuesto por 14 lunas de vidrio de seguridad templado, de 2995x1995 mm y 10 mm de espesor, y 4 lunas de vidrio de seguridad templado, de 1995x1995 mm y 10 mm de espesor, con taladros para fijación a la estructura y cuatro soportes de luminarias, de 3 m de longitud, para fijar sobre la estructura metálica, cada uno de ellos compuesto por un pilar de acero S275JR laminado en caliente, de 100x50 mm y 2 mm de espesor, y una cruceta de chapa plegada galvanizada en caliente, de 2 mm de espesor, con taladros para fijación de luminarias.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt47cit500a

Ud

Estructura metálica, sistema Pádel Life modelo Granada "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", compuesta por pilares de acero S275JR laminado en caliente, de 100x50 mm y 2 mm de espesor, con refuerzos de chapa plegada galvanizada en caliente, de 3 mm de espesor y 1 m de longitud, soldada al pilar; placas de anclaje de acero S275JR laminado en caliente, con taladros de 18 mm de diámetro, de 280x200 mm y 10 mm de espesor, para pilares intermedios y placas de anclaje especiales, de 15 mm de espesor, para pilares de esquina; malla electrosoldada de acero galvanizado, de 50x50 mm y 4 mm de diámetro; marcos para fijación de malla electrosoldada compuestos por perfiles angulares de chapa galvanizada en caliente, de 3 mm de espesor, con taladros para alojamiento de las puntas de la malla electrosoldada; dos puertas de acceso con cerradura; travesaños horizontales de tubo de acero galvanizado en caliente, de 40x30 mm y 1,5 mm de espesor; y pletinas horizontales para refuerzo y fijación de malla de fleje galvanizado en caliente, de 40x3 mm, incluso recubrimiento con pintura de resina de epoxi/poliéster, de color a elegir, tornillería, elementos auxiliares y pequeño material.

1,000

9.207,37

9.207,37

mt47cit510a

Ud

Conjunto de lunas de vidrio de seguridad templado, de 10 mm de espesor, sistema Pádel Life "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", compuesto por 14 lunas de vidrio de seguridad templado, de 2995x1995 mm y 10 mm de espesor, y 4 lunas de vidrio de seguridad templado, de 1995x1995 mm y 10 mm de espesor, con taladros para fijación a la estructura, incluso tornillería, elementos auxiliares y pequeño material.

1,000

3.423,94

3.423,94

mt47cit520

Ud

Soporte de luminarias, de 3 m de longitud, para fijar sobre la estructura metálica, sistema Pádel Life "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", compuesto por un pilar de acero S275JR laminado en caliente, de 100x50 mm y 2 mm de espesor, y una cruceta de chapa plegada galvanizada en caliente, de 2 mm de espesor, con taladros para fijación de luminarias, incluso recubrimiento con pintura de resina de epoxi/poliéster, de color a elegir.

4,000

167,34

669,36

mo041

h

Oficial 1ª construcción de obra civil.

14,028

17,24

241,84

mo087

h

Ayudante construcción de obra civil.

14,028

16,13

226,27

%

Medios auxiliares

2,000

13.768,78

275,38

%

Costes indirectos

3,000

14.044,16

421,32

Total:

14.465,48

UNIDAD DE OBRA TDG200: PISTA DE PÁDEL, SISTEMA PÁDEL LIFE "COMPOSAN INDUSTRIAL Y TECNOLOGÍA".

CARACTERÍSTICAS TÉCNICAS

Suministro e instalación de pista de pádel, de 20x10 m, con cerramiento de 4 m de altura en los fondos y en los 2 m iniciales de cada lateral, y de 3 m de altura en el resto, sistema Pádel Life modelo Granada "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", con dos puertas de acceso, lunas de vidrio de seguridad templado, de 10 mm de espesor y soportes de luminarias, de 3 m de longitud, para fijar sobre la estructura metálica, formado por una estructura metálica compuesta por pilares de acero S275JR laminado en caliente, de 100x50 mm y 2 mm de espesor, con refuerzos de chapa plegada galvanizada en caliente, de 3 mm de espesor y 1 m de longitud, soldada al pilar; placas de anclaje de acero S275JR laminado en caliente, con taladros de 18 mm de diámetro, de 280x200 mm y 10 mm de espesor, para pilares intermedios y placas de anclaje especiales, de 15 mm de espesor, para pilares de esquina; malla electrosoldada de acero galvanizado, de 50x50 mm y 4 mm de diámetro; marcos para fijación de malla electrosoldada compuestos por perfiles angulares de chapa galvanizada en caliente, de 3 mm de espesor, con taladros para alojamiento de las puntas de la malla electrosoldada; dos puertas de acceso con cerradura; travesaños horizontales de tubo de acero galvanizado en caliente, de 40x30 mm y 1,5 mm de espesor; y pletinas horizontales para refuerzo y fijación de malla de fleje galvanizado en caliente, de 40x3 mm; un conjunto de lunas de vidrio de seguridad templado, de 10 mm de espesor, compuesto por 14 lunas de vidrio de seguridad templado, de 2995x1995 mm y 10 mm de espesor, y 4 lunas de vidrio de seguridad templado, de 1995x1995 mm y 10 mm de espesor, con taladros para fijación a la estructura y cuatro soportes de luminarias, de 3 m de longitud, para fijar sobre la estructura metálica, cada uno de ellos compuesto por un pilar de acero S275JR laminado en caliente, de 100x50 mm y 2 mm de espesor, y una cruceta de chapa plegada galvanizada en caliente, de 2 mm de espesor, con taladros para fijación de luminarias. Incluso recubrimiento de estructura metálica y soportes de luminarias con pintura de resina de epoxi/poliéster, de color a elegir, tornillería, elementos auxiliares y pequeño material, sin incluir el pavimento deportivo, el equipamiento deportivo, las luminarias ni la instalación eléctrica. Totalmente montada y probada por la empresa instaladora.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Replanteo. Montaje y fijación de la estructura metálica. Colocación y fijación de las lunas de vidrio. Montaje y fijación, sobre la estructura metálica, de los soportes complementarios de las luminarias.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
