CCY010 |
m² |

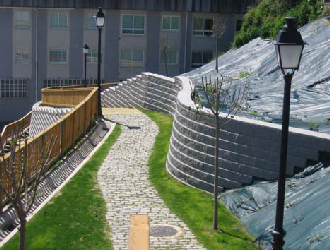

Sistema Allan Block "PREFHORVISA" de muro de contención. |
98,13€ |
|

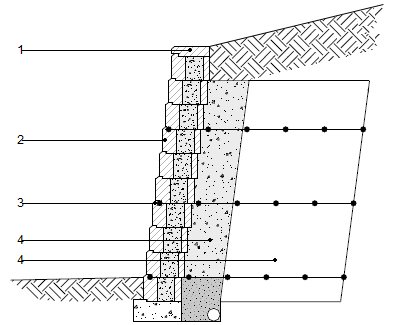

Muro de contención de tierras, reforzado, sistema Allan Block "PREFHORVISA" compuesto de rellenos con grava para base de cimentación, alveolos de bloques, zona de consolidación (capa de 30 cm colocada en el trasdós de los bloques) y zona de compactación, bloque de hormigón AB Stones "PREFHORVISA", de 45x20x30,5 cm, color gris, geomalla de fibra de poliéster, recubierta de PVC, Geomalla 35 "PREFHORVISA", resistencia a la tracción 35 kN/m en la dirección longitudinal del rollo y 20 kN/m en la dirección transversal y tapas de hormigón prefabricado en la coronación del muro. Incluso masilla de poliuretano para la fijación de las tapas de hormigón. El precio no incluye la zanja drenante ni el tubo drenante. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt01arr010a |
t |
Grava de cantera, de 19 a 25 mm de diámetro. |
0,742 |
7,39 |
5,48 |
|
mt47phv010aa |
Ud |
Bloque de hormigón AB Stones "PREFHORVISA", de 45x20x30,5 cm, color gris, para formación de muro modular de contención de tierras, con una inclinación del muro de 12° y un consumo aproximado de 11,5 piezas/m², Según UNE-EN 771-3. |
12,075 |
3,77 |
45,52 |
|
mt47phv050a |
m² |
Geomalla de fibra de poliéster, recubierta de PVC, Geomalla 35 "PREFHORVISA", resistencia a la tracción 35 kN/m en la dirección longitudinal del rollo y 20 kN/m en la dirección transversal, suministrada en rollos de 3,7x200 m. |
2,450 |
2,55 |
6,25 |
|
mt47phv020a |
Ud |
Tapa de hormigón AB "PREFHORVISA", de 9x19x33 cm, color gris, para coronación de muro modular de contención de tierras. |
2,165 |
1,21 |
2,62 |
|
mt15sja140a |
Ud |
Cartucho de masilla elástica monocomponente a base de poliuretano, de 310 cm³, de elasticidad permanente y curado rápido, color gris. |
0,040 |
6,45 |
0,26 |
|
Subtotal materiales: |
60,13 |
||||
|
2 |
Equipo y maquinaria |
||||
|
mq04dua020b |
h |
Dumper de descarga frontal de 2 t de carga útil. |
0,171 |
9,45 |
1,62 |
|
mq02rod010d |
h |
Bandeja vibrante de guiado manual, de 300 kg, anchura de trabajo 70 cm, reversible. |
1,286 |
6,52 |
8,38 |
|
mq02cia020j |
h |
Camión cisterna, de 8 m³ de capacidad. |
0,017 |
40,87 |
0,69 |
|
Subtotal equipo y maquinaria: |
10,69 |
||||
|
3 |
Mano de obra |
||||
|
mo041 |
h |
Oficial 1ª construcción de obra civil. |
0,600 |
19,93 |
11,96 |
|
mo087 |
h |
Ayudante construcción de obra civil. |
0,710 |
18,92 |
13,43 |
|
Subtotal mano de obra: |
25,39 |
||||
|
4 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
96,21 |
1,92 |
|
|
Coste de mantenimiento decenal: 10,79€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
98,13 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 771-3:2011/A1:2016 |
10.6.2016 |
10.6.2017 |
2+/4 |
|
Especificaciones de piezas para fábrica de albañilería. Parte 3: Bloques de hormigón (áridos densos y ligeros). |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA CCY010: SISTEMA ALLAN BLOCK "PREFHORVISA" DE MURO DE CONTENCIÓN. CARACTERÍSTICAS TÉCNICAS Muro de contención de tierras, reforzado, sistema Allan Block "PREFHORVISA" compuesto de rellenos con grava para base de cimentación, alveolos de bloques, zona de consolidación (capa de 30 cm colocada en el trasdós de los bloques) y zona de compactación, bloque de hormigón AB Stones "PREFHORVISA", de 45x20x30,5 cm, color gris, geomalla de fibra de poliéster, recubierta de PVC, Geomalla 35 "PREFHORVISA", resistencia a la tracción 35 kN/m en la dirección longitudinal del rollo y 20 kN/m en la dirección transversal y tapas de hormigón prefabricado en la coronación del muro. Incluso masilla de poliuretano para la fijación de las tapas de hormigón. NORMATIVA DE APLICACIÓN
Ejecución: CTE. DB-SE-C Seguridad estructural: Cimientos. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en proyección vertical, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará el comportamiento del terreno sobre el que apoya el muro. El plano de apoyo del muro será horizontal. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Excavación de la cimentación. Colocación del material de cimentación. Colocación de la hilada base. Colocación de la grava de drenaje y del material de relleno. Compactación. Instalación de la geomalla. Colocación de las piezas por hiladas a nivel. Colocación de las tapas de coronación. CONDICIONES DE TERMINACIÓN. Se garantizará el correcto drenaje. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la circulación de vehículos y la colocación de cargas en las proximidades del trasdós del muro. No se abrirán zanjas paralelas al muro ni en la explanada inferior ni junto al muro. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en proyección vertical, la superficie realmente ejecutada según especificaciones de Proyecto. CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye la zanja drenante ni el tubo drenante. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
01 04 08 |
Residuos de grava y rocas trituradas distintos de los mencionados en el código 01 04 07. |
5,996 |
3,997 |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
14,369 |
9,579 |
|
Residuos generados: |
20,365 |
13,577 |
|
|
17 02 03 |
Plástico. |
0,064 |
0,107 |
|
17 02 01 |
Madera. |
1,014 |
0,922 |
|
Envases: |
1,078 |
1,028 |
|
|
Total residuos: |
21,443 |
14,605 |
